思派科技思派SPAutoDraw正交图全自动出图系统
浏览次数:342 分类:自主产品
产品背景：
在建筑信息模型（BIM）领域，尤其是在化工、水处理和医药等行业中，仅仅绘制出三维模型并不是终极目标。关键在于能够根据这些模型生成精确的施工图纸，因为这些图纸的质量直接关乎项目的成功与否。目前虽然AutoCAD Plant3D带有正交模块，但仅具备基础的正交投影功能，工作量最大的图纸汇总，图面注释，图面尺寸标注依然还需要工程师逐个放置，非常耗费时间。
鉴于这一背景，我们开发了SPAutoDraw For P3D 基于Plant3D的全自动正交图产品 ，旨在解决行业内普遍存在的一些核心问题。我们的系统能够更直观，更精准的生成施工图纸，从而帮助项目更加顺利地按计划进行，避免不必要的延误和成本。通过这种方式，我们致力于为工程师和施工团队提供一种更有效、更可靠的工作工具，以确保项目的高效执行和成功完成。
产品概述：
本系统可以生成三种类型的图纸，包含设备平面布置图，管道平面布置图，管道零件图。设备平面布置图可以显示设备定位信息，设备列表；管道平面图主要显示管道定位信息，管道列表；管道零件图用于显示所选择区域内管道零件图，
列表显示零件清单
产品特点：
1.可以生成三种类型图纸，设备平面布置图，管道平面布置图，管道零件图

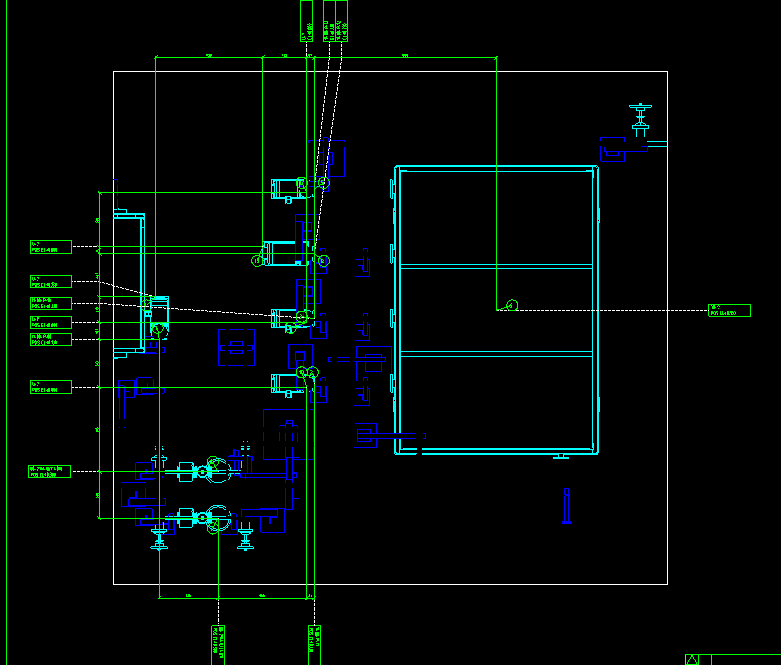

设备平面布置图

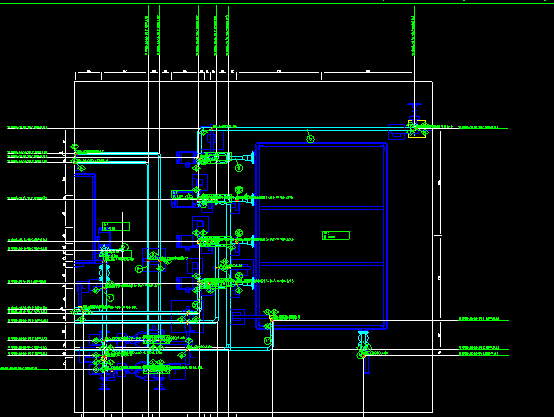

管道平面布置图
管道零件图
2.图纸设备列表，管道列表，管道零件表，并通过气泡标签与图纸关联

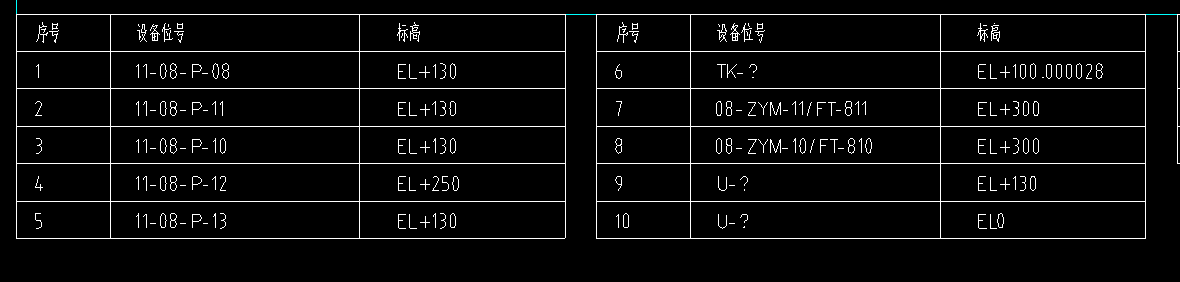

设备列表

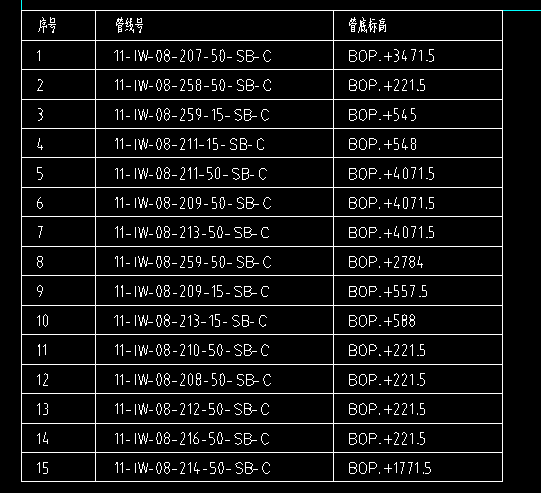

管线列表
管道零件表

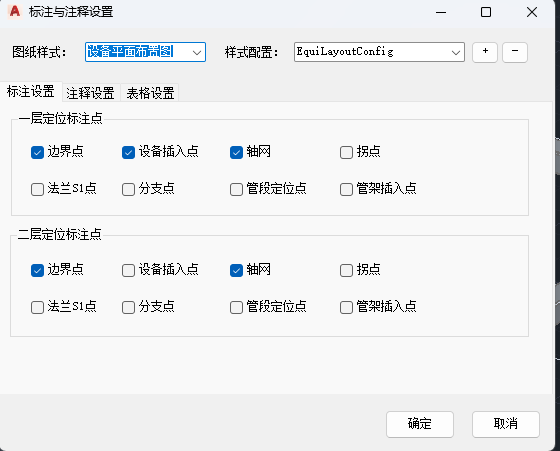

3.系统可以根据用户定义设置标注位置，注释内容等
4.图纸流量器可以看到所创建的所有图纸，可以创建分配视口
5.图纸创建自动添加到图纸列表中，可以单张也可以多张批量生成

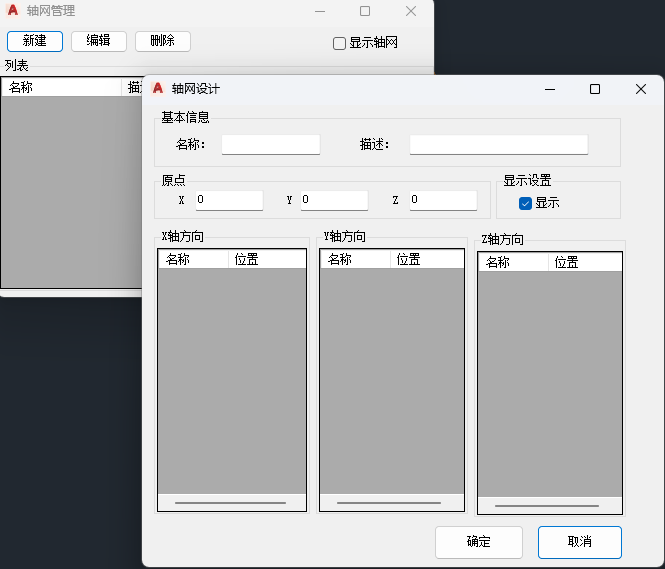

6.系统自带创建轴网功能，生成图纸中可自动识别所创建的轴网
7.系统自带设备管理系统，可以修改设备相关信息
